Kartierung von Sitzbänken und deren Eigenschaften
externe SeiteGrün Stadt Zürich (GSZ) ist zuständig für die Pflege, Gestaltung und Bewirtschaftung des 3773 Hektaren umfassenden öffentlichen Grünraums der Stadt Zürich. Eine ihrer Aufgaben ist die Unterhaltung von Wanderwegen.
An Wanderwegen befinden sich häufig Sitzmöglichkeiten, welche zur Erholung und dem Geniessen der Aussicht einladen. Diese Sitzmöglichkeiten zählen zu den Erholungs- und Sporteinrichtungen, deren Unterhalt und Pflege zum Auftrag der GSZ zählen. Dabei bezieht sich der Unterhalt und die Pflege der Sitzbänke einerseits auf die Sitzbank selbst, sowie andererseits auf die Umgebung und Aussicht der Sitzbank.
Um einen Überblick über den Zustand der Sitzbänke sowie deren Aussicht zu erhalten, hat GSZ den Auftrag der Aussichtsbeurteilung der Sitzbänke im Rahmen einer Bachelorarbeit erteilt.
Aufgabenstellung
Im Rahmen der Bachelorarbeit sollten
- mit Hilfe von Feldaufnahmen einerseits die Aussicht wie auch andererseits die Ausrichtung der Sitzbänke erfasst werden und
- Kriterien ausgearbeitet werden, womit eine automatische Detektion von Aussichtsitzbänken vorgenommen werden können.
Die Kartierung der Sitzbänke erfolgten mit der externe SeiteCollector for ArcGIS App. Die Vorgehensweise und Ergebnisse werden nachfolgend kurz beschrieben. Auf den zweiten Aspekt der Arbeit wird nicht weiter eingegangen.
Die Bachelorarbeit wurde von Gabriel Zehnder am Departement Umweltsystemwissenschaften der ETH Zürich in 2015/2016, in Zusammenarbeit mit Regina Wollenmann von externe SeiteGrün Stadt Zürich, durchgeführt.
Kartierung
Für die Kartierung stand ein Datensatz seitens GSZ zur Verfügung, welcher unter anderem die Sitzbänke der GSZ enthält. Dieser Datensatz bildete die Grundlage dieser Arbeit.
Im Rahmen der Arbeit wurde zunächst ein Downloadräumliches Datenmodell (JPEG, 61 KB) mit folgenden Attributen erstellt: Sitzbank bereits erfasst (ja/nein?), sowie deren Ausrichtung, Aussicht, Zustand, Zugänglichkeit und Zuwuchs. Dieses räumliche Datenmodell wurde in ein konzeptionelles Modell und anschliessend mit Hilfe der Software externe SeiteArcGIS in ein logisches Modell umgesetzt und darin die bereits vorhandenen Daten integriert. Anschliessend wurde der Datensatz in externe SeiteArcGIS Online hochgeladen, so dass dieser auf der externe SeiteCollector for ArcGIS App zur Verfügung stand. Der nachfolgende Screenshot zeigt die Kartenansicht sowie die Eingabemaske in der Collector App.
Während der Feldbegehung wurden die Wanderwege abgelaufen und mit Hilfe der GPS-Funktion des Smartphones sowie der Collector for ArcGIS App die einzelnen Sitzbänke aufgesucht. In der Abbildung ist links die geöffnete Karte zu erkennen, in der die aktuelle Position des Smartphones mit einem blauen Punkt markiert ist. Für bereits im Datensatz vorhandene Sitzbänke wurden die Attributwerte angepasst (Eingabemaske siehe rechte Abbildung) und jeweils zwei Fotos angehängt. Die Fotos werden direkt mit der Sitzbank verlinkt.
Die Sitzbänke sind mit grünen (Ausrichtung = <no value>), roten (Ausrichtung = Sicht in die Weite) und blauen (Ausrichtung = Sicht in den Wald hinein) Rhomben markiert.
Sitzbänke die noch nicht im Datensatz vorhanden waren, wurden neu erfasst und ebenfalls mit den entsprechenden Attributsmerkmalen versehen.
Ergebnisse

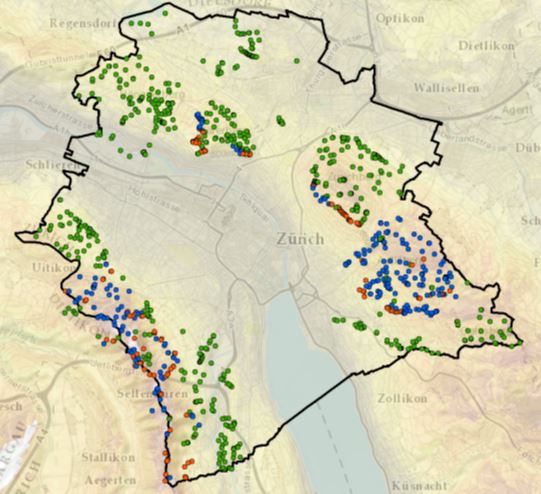

Im Rahmen dieser Arbeit wurden, mit Unterstützung von Grün Stadt Zürich, 518 von insgesamt 1160 Sitzbänken erfasst. Nebenstehende Abbildung zeigt das Ergebnisse der Feldbegehungen:
- Grün markiert sind Sitzbänke, die während den Feldaufnahmen nicht bearbeitet wurden.
- Die roten Punkte stellen Sitzbänke mit Sicht in die Weite dar.
- Sitzbänke, welche eine Sicht in den Wald hinein haben, sind mit blauen Punkten markiert.
Im Rahmen der Feldbegehungen konnten 22 Sitzbänke neu erfasst werden. Zudem wurden 20 Sitzbänke nicht mehr gefunden. 7 Sitzbänke wurde aufgrund von Beschädigungen als "zu ersetzen" markiert.
Von den erfassten Sitzbänken haben 187 Bänke eine Aussicht, wovon
- 122 uneingeschränkte Sicht in die Weite und
- 33 eine teils eingeschränkte Sicht haben.
Die nebenstehende Abbildung zeigt beispielhaft für den Uetliberg die Sitzbänke, die nach ihrem Attributwert "Sichtfeld" eingefärbt sind.
Der erstellte Datensatz stellt eine wichtige Grundlage für die weiteren Arbeiten von GSZ dar. Durch den Datensatz ist beispielsweise bekannt, welche Bänke beschädigt und repariert werden müssen, oder welche Aussichtsbänke nur noch eine eingeschränkte Sicht haben und deren Umgebung gepflegt werden muss.
Die Erfahrungen der Feldbegehung sowie der Datensatz selbst stellten im Rahmen der Arbeit ausserdem die Grundlage für eine automatische Detektion potentieller Sitzbänke mit Aussicht dar. Ausserdem eignet sich der erstellte Datensatz als Grundlage für eine Sichtbarkeitsanalyse mit der festgelegt werden kann, wie weit die Aussicht von einer Sichtbank aus ist und welche Gebiete dabei gesehen werden können.
